电学测试凯发一触即发的解决方案

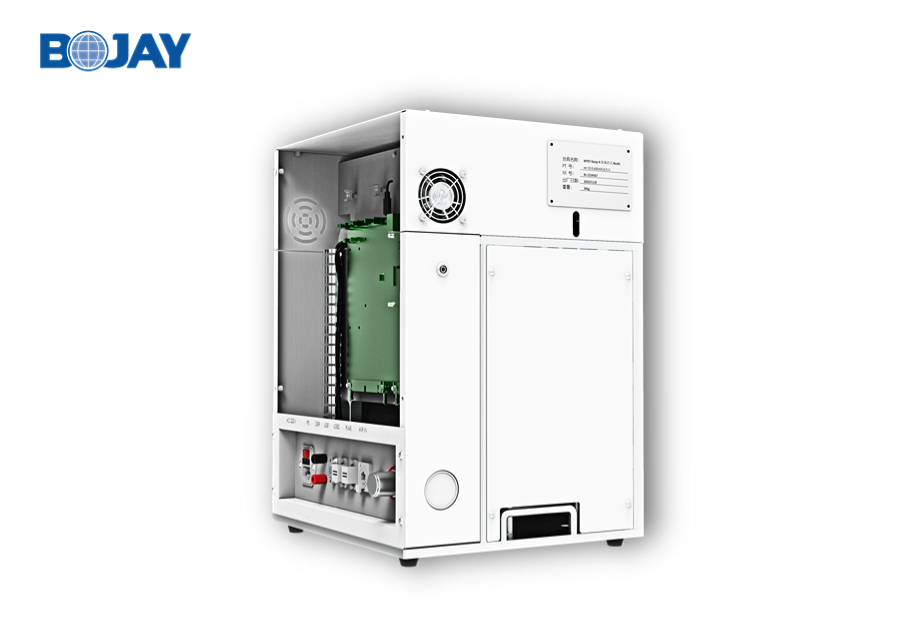

fa压床夹具手动测试用于fpc的开短路测试及部分功能测试-凯发k8国际首页登录

● 夹具为单穴测试,载板可最大兼容尺寸150*60mm的产品;

● kit为标准结构,可重复利用;

● 上模下压为正面双气缸下压,压合后上下模平行度<0.1mm;

● 针载板均采用模组化设计,上下针载板可以快速拆装,维护简便;

● io控制及测试板卡集成为一块整体的板卡,方便维护;

● 用于手动测试类产品,主要是fpc的开短路测试及部分功能测试。


产品结构:

● 夹具尺寸:360mm x 325mm x 493.5mm;

● 载板面高度190.3mm;

● 产品取放高度空间92.8mm;

● fa压床夹具主要由fa标准kit和针载板两部分组成;

● fa标准kit为标准结构,结构可重复利用;针载板部分根据具体项目定制。


机械规格:

kit外形尺寸360(l)*325(w)*493.5 (h)mm
光栅安全范围160(h)mm
产品重量25kg
兼容最大产品尺寸150mm x 60mm




电气规格:

能量功耗150w
输入电压100~220v ac   50hz
控制接口usb/rj45
标准版最大通道数128通道



接口配置:

io 控制及测试标准


usb2.0 : 1pcs
扫码系统标准


usb2.0 : 1pcs
牛角标准image.png64pin:2pcs
rj45

可选


rj45: 1pcs

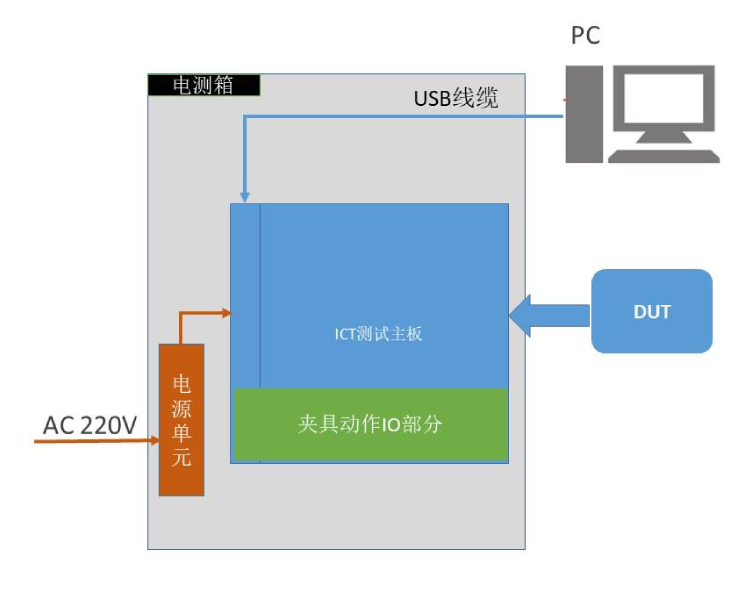

  • fa压床夹具工作原理

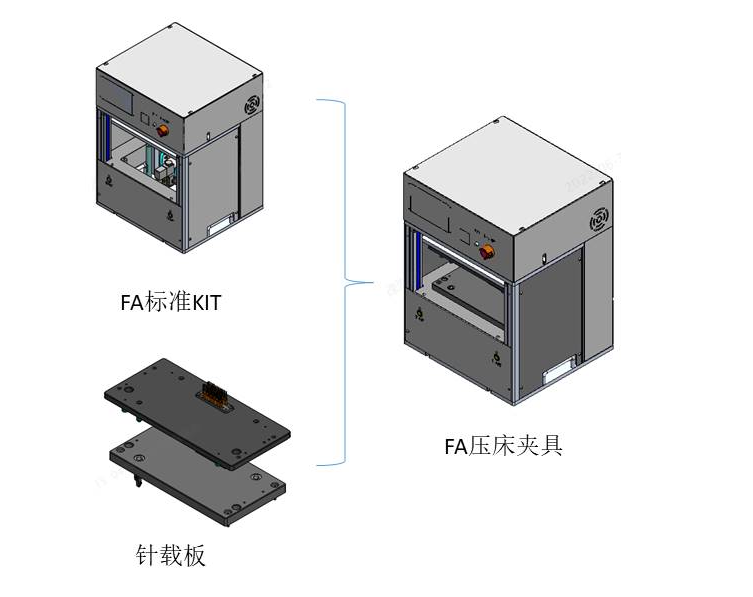

  • fa压床夹具结构图
  • fa压床夹具结构图
