射频测试凯发一触即发的解决方案

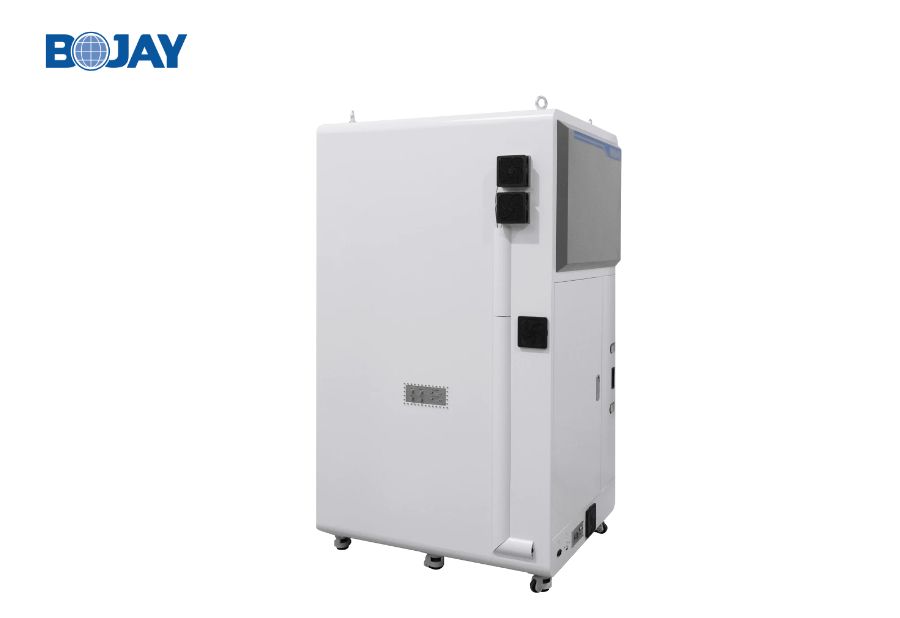

毫米波紧缩场和远场二合一凯发一触即发的解决方案-凯发k8国际首页登录

● 适用于5g黑盒子测试,支持不同尺寸的产品测试;

● 实验室测试设备;

● 可用于汽车雷达模拟测;

● 可用于无源天线的方向图测试。



应用:

● bj-8607测试系统包括一个紧凑的微波暗室和一个紧缩场,设计用于实验室环境下的毫米波ota测试,覆盖频率范围为24至90ghz;

● 高精度的反射面为黑盒测试提供了一个直径200毫米的静区;

● 同时配备高精度的两轴定位器相结合,能够快速和准确地测量为各种尺寸的dut天线;

● 通过ttl硬件信号触发的快速测量功能;

● 该系统能够在间接远场和直接远场测量方法之间切换;

● 保温箱(可选)可实现-60至130℃的极限温度测试;

● 结合汽车雷达模拟器,可覆盖速度、距离及角度等关键参数测试。




机械规格:

内部尺990(w)*736(l)*1690(h)mm
外形尺寸(不含底座)
1240(w)*1070 (l)*2000(h)mm
底座外形尺寸/
操作门尺寸825(w)*1050(h)mm
净重approx.385kg
毛重approx.633kg
dut 最大尺寸130(l)*380(w)mm
最大装载能力1.5kg


射频规格:

射频隔离度0.7~90ghz >70db
吸波棉反射率 24 ghz to 90ghz< -30 db


反射板及馈源天线规格:

反射板抛物线弧面,圆滑滚边
反射板尺寸 400 x 400 mm
工作频率范围24 ~ 90ghz
静区尺寸尺寸 φ200mm幅度锥削 ≤ 1db幅度波纹 ≤ ±0.5db相位误差 ≤ ±5°交叉极化隔离度 ≤-30db
馈源天线 工作频率 24~50ghz连接器 2x2.4mm可通过改变馈源天线扩展到90ghz
材料 铝合金交叉极化隔离度 ≤-43db
