点胶设备

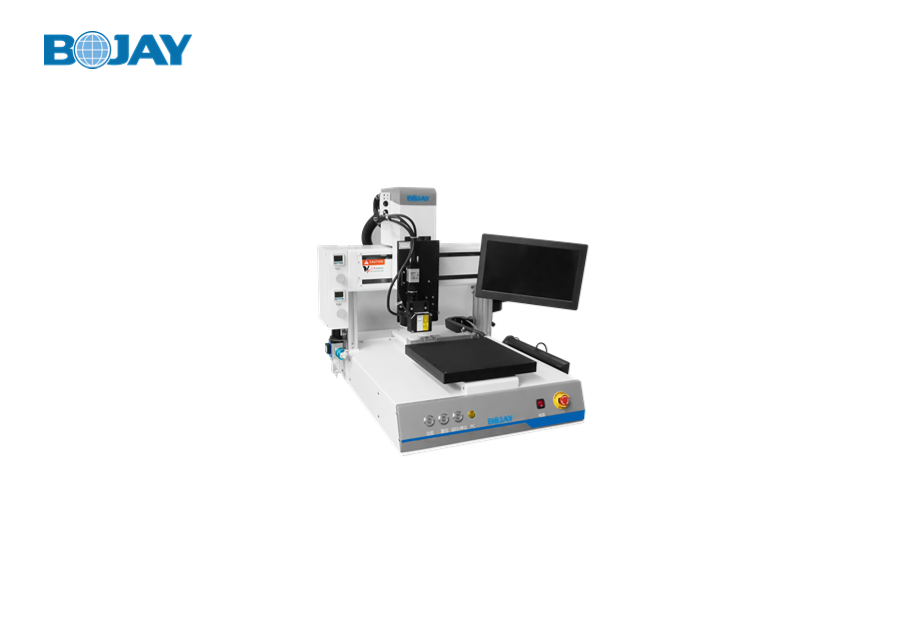

台式点胶机-凯发k8国际首页登录

● 高精度、高速度

可靠的伺服电机 研磨丝杠轴系设计,实现高精度点胶;行业领先的位置触发模式点胶;兼容时间-速度模式点胶;

● 智能闭环控制

视觉智能识别定位,兼具飞行拍照功能;rgb三通道频闪光源控制系统;3d异形曲面插补功能,laser激光探高自动补偿功能

● 数字式控制系统

软件高度集成,配置模块参数均可通过软件控制;阀体、气压等执行机构均可参数量化控制;

● 占地面积

更合理地机台外观设计、减少工厂占地面积



产品特点:

博杰桌面点胶机-vz300采用行业领先的位置触发模式点胶方式,并搭配视觉智能识别定位,兼具飞行拍照功能和laser激光探高自动补偿功能,为smt行业、3c电子行业、半导体行业、led行业的点胶工序提供降本增效的凯发一触即发的解决方案。

行业及工艺应用:

● smt行业应用:pcb板元器件包封、underfill、点红胶、引脚包封、围坝;

● 3c电子行业:ccm摄像头模组、手机边框、耳机、连接器、穿戴电子,芯片散热;

● 半导体行业:芯片封装点银浆、mems;

● led行业:芯片围坝、填充;

产品参数:

产品系列vz300单位
产品类型桌面式点胶机\
规格参数产品尺寸(w*d*h)579*680*605mm
产品重量80kg
轴系参数xy轴300mm
z轴120mm
点胶范围(xyz)240*250mm
定位精度(xy)
±35µm@3σ
重复精度(xy)±20µm@3σ
重复精度(z)±20µm@3σ
最大速度(xy)500mm/s
最大加速度(xy)0.5g
负载y轴10kg
z轴6kg
控制模块控制方式工业电脑 运动控制卡\
相机类型工业ccd(支持飞行拍照)\
像素130w\
视野9*8mm
光源rwb三通道频闪光源\
测高系统测量范围±3mm
光斑大小0.1*0.1mm
触动开关重复精度1µm
重复精度2µm
软件基于windows操作平台自主开发软件\
外围输入电源电压220vac
频率50hz
功率0.7kw
气源0.5~0.7mpa
扩展通讯阀体通讯支持压电喷射阀、气动喷射阀、螺杆阀等\
清洁维护模块真空清洁非接触式清洁喷嘴\
舍点台点胶前舍点\
选配模块单光源系统单色环形或者同轴光源\
低液位报警胶水余量报警\
阀体角度旋转支持多方位多角度旋转点胶\
同步双阀支持电动双阀调整校正\
扫描二维码支持二维码扫描记录\
